山东DN200矿浆取样机货源商家 管道取样机工作原理
电动管道取样机，DN200矿浆取样机，气动管道取样机，管道取样机图片，管道取样机型号齐全

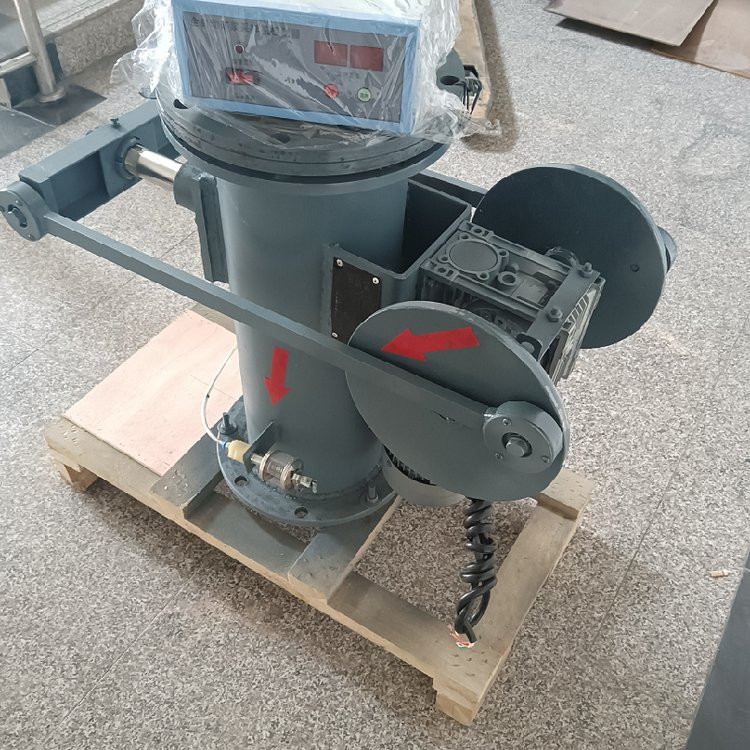

矿浆取样机是由管道式壳体（结构特殊），活塞式取样勺、取样管、密封导向组件、动力传动系统及电器控制部分，组成的机电一体化全自动设备。
湖南矿浆取样机是钢制壳体，不锈钢取样管，调节管，锡青铜导向器，电机。减速机及机械传动系统。电子智能控制部分组成的整体全自动设备，正常工作状态下不取样时，由智能电子控制的取样管处于壳体下方导向器的密封胶套内。
技术参数
1、矿浆管道规格：FYDN根据需要φ50-600mm可根据客户管道的实际尺寸订做
2、技术参数及要求：安装角度0~60°；控制器工作电压AC220V；取样周期2~60分钟（可调）；取样时间：3.5s/次。
3、技术参数及要求：取样机两端法兰与矿浆管道法兰规格必须一致，便于安装更换。取样机采用厚壁无缝钢管，取样管材质采用1Cr18Ni9不锈钢，采样管采样套是四氟材质，又叫阀头；导向管采用QSn4-4-4；其他部件采用钢件。每台取样机各配控制器一台。
DN200矿浆取样机主要性能特点
1、取样时间：1-5分钟5-30分钟任意设定
2、配用功率：0.55KW
3、可配管径：50-100 100-150 150-200 200-300 (毫米规格)
4、对进出液位无要求。
工作原理
利用气动执行机构的伸缩运行，带动连接杆运动，连接杆带动滑块在导轨上方往复运动，滑块又带动取样管往复横切矿浆流，使得矿浆多部位的样品流入取样管，用以提高取样的均匀性和代表性。
