矿用束管分路箱组成 分路箱材料
束管粉尘过滤器，束管滤水器，束管分路箱，单芯聚乙烯束管，束管粉尘过滤器，束管过滤器，束管滤水器

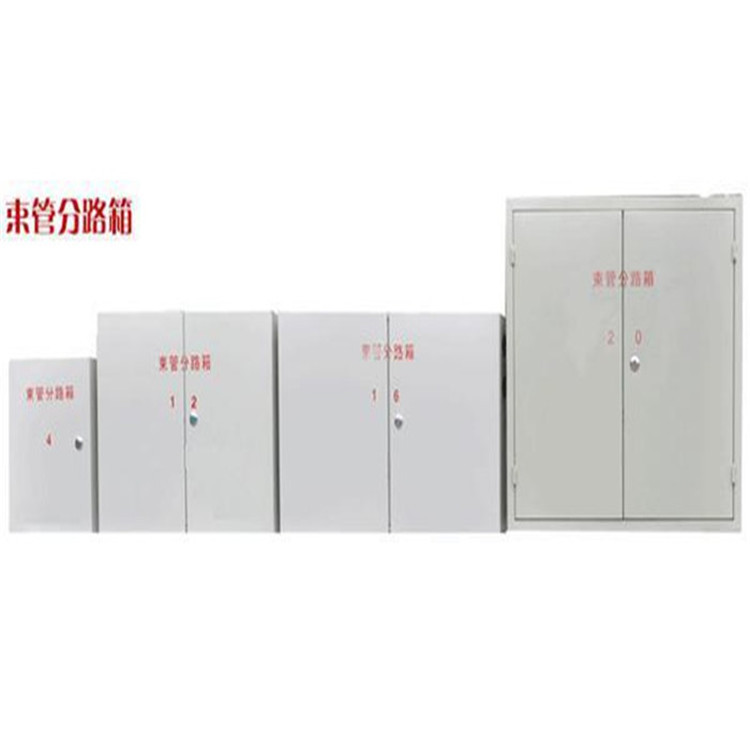

束管分路箱又叫束管分缆箱,用作煤矿井下束管管路连接。管路附件有分缆箱、滤尘器、储水器、放水器等。束管分路箱,有4路分路箱、8路分路箱、12路分路箱、16路分路箱 24路分路箱等多种,主要是根据束管路数来配备不同规格的分路箱。几路束管分路箱配几个束管滤水器
分路箱材料:304不锈钢
防护等级:IP56(按GB4208－1993)
表面处理:拉丝，安装板则为镀锌
标准配置：安装板，门板，接地套，门锁，箱体，密封条。

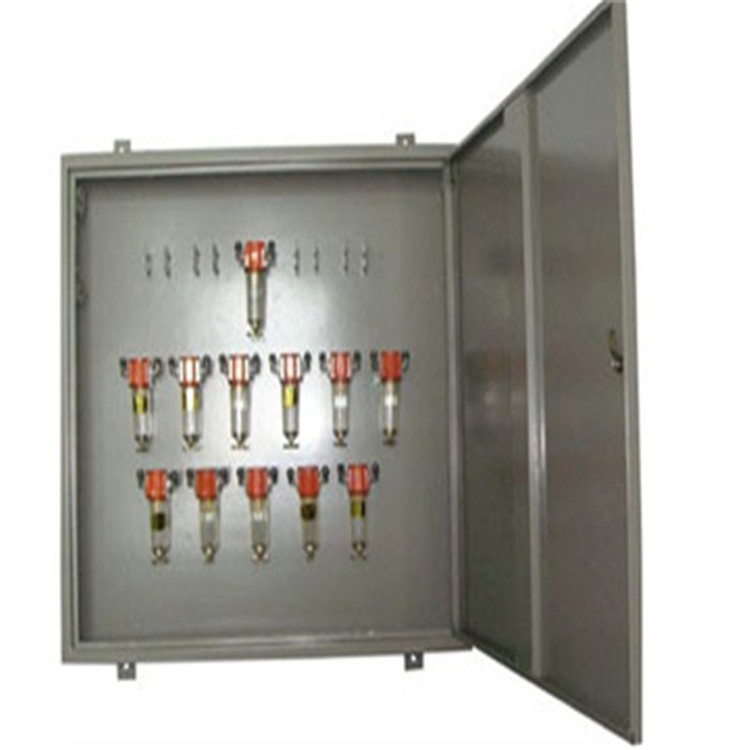

束管分路箱的组成：主要由粉尘过滤器、单管、分路箱、束管等组成，其作用是运载井下气体。煤矿井下管路铺设。束管监测点设在回采工作面。管路附件中包含了束管、煤矿用8路束管分路箱、束管滤尘器、储水器、放水器等。束管分路箱的型号规格分有4路分路箱、煤矿用8路束管分路箱、12路分路箱、16路分路箱等多种。我公司生产的束管分路箱，主要由滤水器组成，束管滤水器主要是将束管内部产生的水分过滤掉，使被检测的气体顺利的顺利通过芯管到达束管监测系统的控制部分。滤水器直接放在分路箱内部，根据煤矿铺设束管管路的芯管数，来确定分路箱的大小。一般4芯束管的管路上使用4路束管分路箱，12芯束管则使用12路分路箱，以此类推选择适合的分路箱。
矿用聚乙烯束管矿井火灾束管监测系统指标
1、束管监测路数：1～60路。
2、分析周期：一次进样分析时间≤15min。
3、数据库记录个数：无限制。
4、束管取气远距离：30Km。
