ZBZ4.0照明信号综合保护装置产品介绍
矿用照明综保，ZBZ系列照明综保规格齐全，矿用照明综保，隔爆型照明综保，矿用隔爆型照明综保，照明综保价格
ZBZ4.0照明信号综合保护装置适用于于煤矿井下127V照明及信号负载的电源控制，是一种新型的照明信号综合保护装置。
产品特点：
此产品电源与负载的通断采用大功率交流固态继电器，电路通断无机械振动、无火花、无电磁干扰、性能稳定、安全可靠，使用寿命长。并具有短路，漏地保护以及电缆绝缘监测功能。该装置本体与壳体连接采用插接式，便于安装调试和维修。
ZBZ-2.5、4.0M系列矿用隔爆型照明综保结构概述
ZBZ-2.5、4.0M系列矿用隔爆型照明综保产品结构

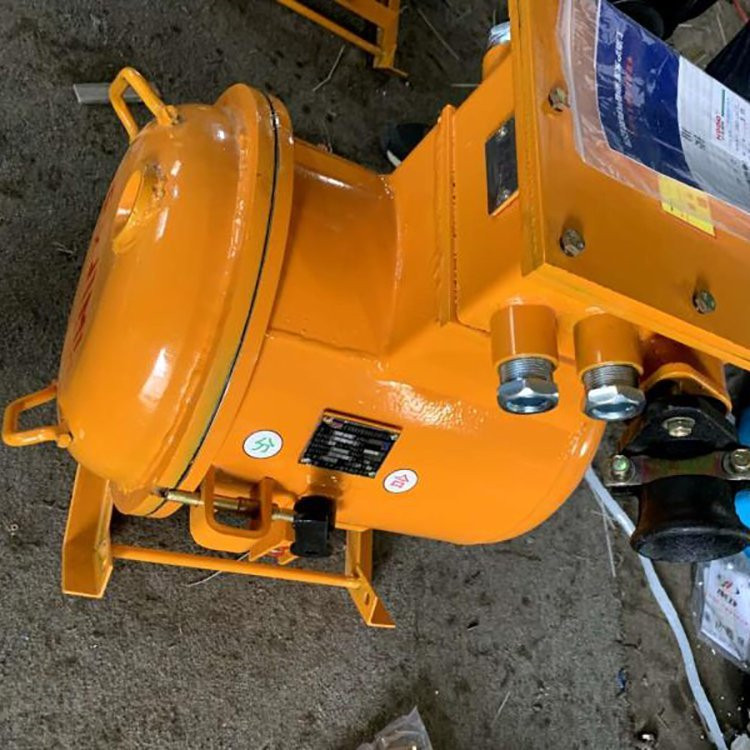

综合装置的隔爆外壳为圆筒形，具有凸出的底和盖，壳盖与壳身采用转盖止口结构。外壳上部有一接线箱为引进和引出电缆用。外壳右侧装有操作隔离开关的手柄和检查短路、漏电保护系统是否有效的试验按钮，并有可靠的机械连锁装置，保证当隔离开关闭合时，壳盖打不开；壳盖打开时，隔离开关不能闭合。壳盖上方有一观查窗，可以从外面观察状态指示灯。主变压器与机芯的联结采用端子板，检修时松开端子板固定螺栓，机芯可以拿出。
电子线路部分采用线路板插接方式，可以方便地拆卸。
ZBZ4.0隔爆型照明信号综合保护装置使用条件：
（1）海拔高度不超过2000m；
（2）周围介质温度不高于+40℃,不低于-20℃；
（3）周围空气的相对湿度不大于95%(+25℃时)；
（4）在无强烈颠波振动以及垂直斜度不超过15度的地方；
（5）在无足以腐蚀金属和破坏绝缘的气体与蒸汽的环境中；
（6）可用于有JIA烷和煤尘爆炸危险的矿井中；
