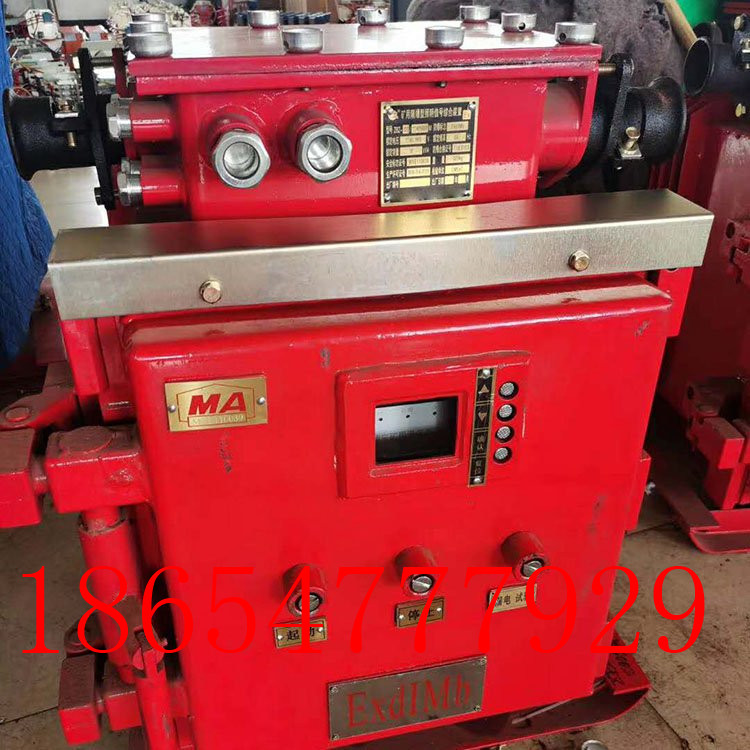

山东ZBZ-2.5/660(380)矿用照明综保 照明综保规格齐全

ZBZ系列照明综保规格齐全，矿用照明综保，隔爆型照明综保，照明综保使用条件，山东照明综保，ZBZ-2.5/660(380)矿用照明综保

本公司主要生产销售的矿用照明综保根据功率以及电压的不同，主要包括有：ZBZ-2.5/660(380)矿用照明综保，ZBZ-4.0/660(380)矿用照明综保，ZBZ-2.5/1140(660)矿用照明综保，ZBZ-4.0/1140(660)矿用照明综保，ZBZ-6.0/1140(660)，ZBZ-8.0/1140(660),ZBZ-10.0/1140(660)矿用照明综保。

照明综保技术特征

1、照明短路保护时间：小于0.15秒，信号短路保护时间：小于0.4秒。

2、漏地电阻动作整定值1.5KΩ（1.5K~3KΩ可调）。

3、漏地闭锁电阻动作值3KΩ±1KΩ。

4、电缆绝缘危险指示值11KΩ±2KΩ。

5、漏电保护动作时间小于0.25秒。

6、工作电压允许波动范围：Ue±10%。

7、外形尺寸：ZBM(BZX)—4C 605×480 ×605。

8、整机重量：95kg（128kg）。

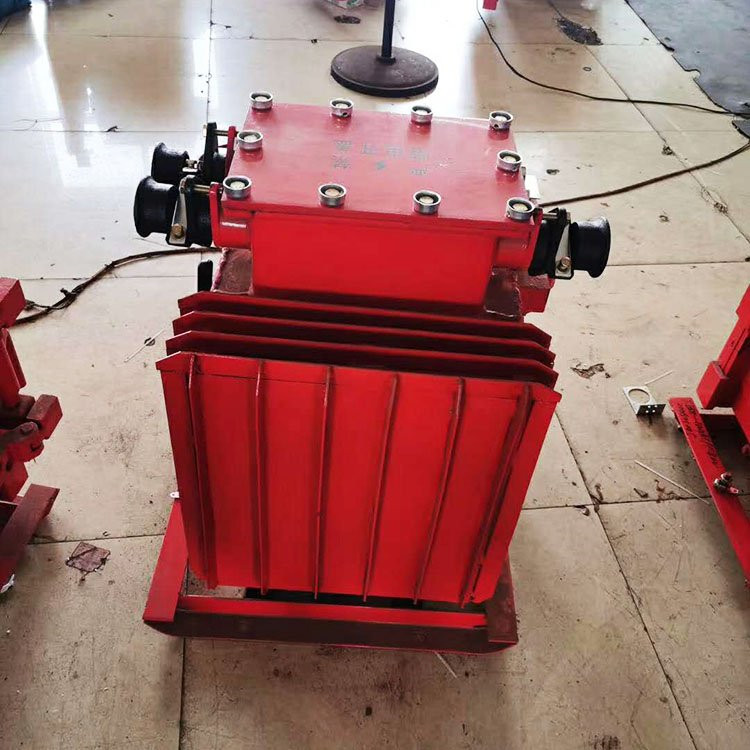

ZBZ4.0隔爆型照明信号综合保护装置结构说明

ZBZ4.0照明信号综合保护装置的隔爆外壳为圆筒形，具有凸出的底和盖。壳盖与壳体采用转盖止口结构。外壳上有一接线箱作为引进和引出电缆用。外壳右侧装有操作隔离开关的手柄和检验短路、漏电保护系统是否试验按钮。并有可靠的机械联锁装置，保证当隔离开关闭合时，壳盖打不开；壳盖打开时，隔离开关不能闭合。壳盖上方有一小透明窗，可以从外面观察状态指示灯。机芯和机壳连接采用滑道结构，电子线路部分采用线路板插接方式，以方便检修。
